JVM-内存模型/垃圾回收流程

简介

本文介绍Java各个代的关系（内存模型）及垃圾收集流程。

内存模型

JDK8的内存模型

在Java中所有的垃圾收集问题几乎都是针对堆内存空间完成的，要想充分理解垃圾的收集流程，必须首先掌握Java堆内存的内存模型成。如下图所示：

内存模型的变化

JDK1.8以前提共用永久代，而从JDK1.8后永久代被替换为元空间（MetaSpace)。

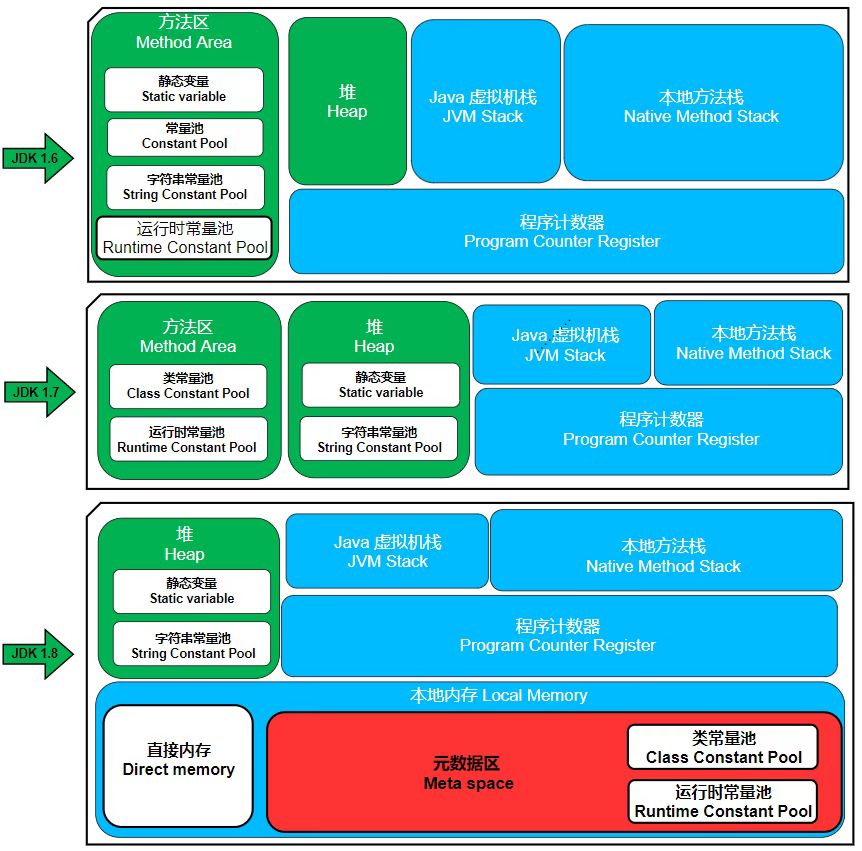

在JDK1.8之前，HotSpot都在努力改变永久代的存储位置，例如，在JDK1.6时提供有永久代，到了JDK1.7时又将永久代的部分操作移交给了堆内存，而在JDK1.8时使用元空间代替了永久代。如下图所示：

可以发现，在JDK1.8之前都会提供有永久代，此部分内存是不受GC控制的。在最初的设计中，都将方法区保存在了永久代，所以一旦方法执行中出现了内存不足的情况，将会抛出：“OutOfMemoryError:PermGen space”错误。同时Oracle也在考虑将HotSpot与JRockit(此虚拟机不存在永久代）两个虚拟机合二为一，所以此内存空间被元空间所替代。

垃圾收集流程

在整个Java內存模型中，主要有3块内存区：年轻代（Young)、老年代（Tenured)、元空间（MetaSpace)，同时还会有几块动态调整的内存伸缩区（当几个内存区空间不足时动态扩充）。而JVM的内存回收就是对这几块空间的回收处理操作，对于内存分配与GC的执行流程如图3所示。

上图中的垃圾回收主要是针对年轻代（Eden+Survivor）与老年代（Tenured）完成的。

具体流程如下：

1. 当使用关键字new创建一个新对象时，JVM会将新对象保存在Eden区，此时需要判断Eden区是否有空余空间。
   1. 如果没有，则会执行“MinorGC(年轻代GC)”。
   2. 如果有，则直接将新对象保存在Eden区之内；
2. 执行完“MinorGC”后会清除不活跃的对象，从而释放Eden区的内存空间，随后对Eden空间再次判断。
   1. 如果此时Eden区的空间依然不足，则会将部分活跃对象保存在Survivor区。
   2. 如果此时剩余空间可以直接容纳新对象，则会直接为新对象申请内存空间；
3. 由于Survivor区也有对象会存储在内，所以在保存Eden区发送来的对象前首先需要判断其空间是否充足。
   1. 如果Suivivor有足够的空余空间，则直接保存Eden区晋升的对象。此时Eden区空间得到释放，随后可以在Eden区为新的对象申请内存空间。
   2. 如果Survivor区空间不足，则需要将Survivor区的部分活跃对象保存到Tenured区。
4. Tenured区如果有足够的内存空间，则会将Survivor区发送来的对象进行保存。
   1. 如果此时Tenured区的内存空间也已经满了，则将执行“FullGC”（完全GC或称为MajorGC，其包括年轻代和老年代，相当于使用“Runtime.getRuntime().gc()”处理）以释放年轻代和老年代中保存的不活跃对象。
   2. 如果在释放后有足够的内存空间，Survivor将保存Eden发送来的对象，这样就可以在Eden区内有足够的内存保存新的对象。
5. 此时，如果老年代的内存区也己经被占满，则会抛出“OutOfMemoryError(OOM错误）”，程序将中断运行。

可见，Java在每次创建对象时如果发现内存不足都会自动向其他区域延伸。为了提高性能，在实际应用中可能会开辟尽量大的内存空间，以实现更加合理的GC控制。
